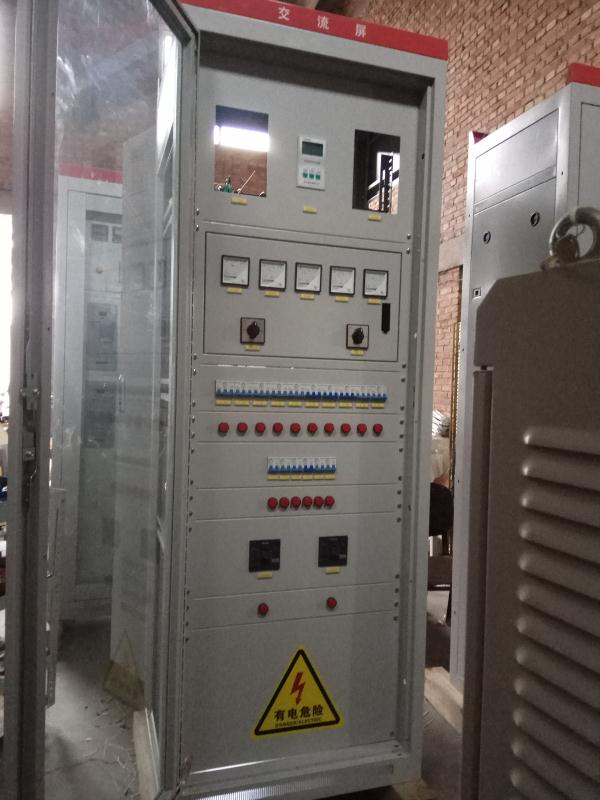

LY-JL智能交流配電監控系統簡介
智能交流配電監控系統專為多路電源頭柜電能管理而設計，采用RS485總線的模塊化結構，對末端配電柜：包括的列頭柜、精密配電柜、電源分配柜、UPS輸出柜等的動力微環境進行智能化有效管控。本系統也可以作為單獨的監控系統，運用于數據中心傳統配電柜的智能化技術改造。這使得配電系統能很好的融合到機房環境中，提升了配電系統檔次，改變了配電系統形狀與眾不同，需要隱蔽放置的現狀。本系統適用于各種機房、數據中心等。智能交流配電監控系統采用高精度數據采集設備，能精確地測量配電系統各項參數，包括輸入母線的3相電壓、3相電流、母線開關狀態，防雷器狀態（或熔絲狀態）等以及母線進線的各相有功功率，功率因素以無功功率，電度、頻率、諧波分量、等詳盡的電量參數，以及各支路通斷狀態、支路電壓、支路電流（百分比）、支路電度值、支路功率因素、支路無功等電量參數，并有全面的電量參數的閥值告警功能。隨時為配電柜服務。全面的電源管理功能，將配電系統完全納入機房監控系統，并能通過遠程通信，能實現機房數據的集中監控。多項監測參數和各種報警信息均可同時顯示于同一監控畫面中，為管理人員全面而快速地了解各運行參數提供了便利，同時還采用了菜單式操作界面，直觀的狀態模擬圖，極大地提高了管理人員的工作效率和操作準確性。特別適合目前大中型互聯網數據中心 (IDC)機房電源分配頭柜的電流檢測和用電管理等需求。
1.1 監控系統組織結構
基本的LY-JL觸摸式智能交流配電監控系統由監控裝置（監控系統主機）和綜合監測單元（監控系統從機）組成，它們之間通過內部RS485總線連接,可滿足用戶開放式組屏的習慣需求。用戶也可以通過擴展多始綜合監測單元，支路電流檢測單元等產品，以構成功能更強的一體化智能直流監控系統。
1.2 監控系統功能特點
1.2.1 監控系統主要功能及特點：
設備配置以大容量觸摸液晶屏為人機界面的高檔分體式監控系統。監控系統主要功能特點如下：
測量配電柜總進線的全部電參數，包括三相電流電壓、有功功率、無功功率、功率因數、頻率、電度、諧波含量、電量等參數，
并設有超限的閥值，并能在它們超出相應設定范圍時進行現場聲光告警。并能檢測總進線開關狀態，并在分閘時進行告警。
系統還可擴展檢測的參數包括：各路輸出支路的開關狀態（可選擇是電壓檢測原理還是輔助觸點原理）、各路輸出支路的電流、支
路有功功率、電量等。強大的現場顯示和聲光告警功能。并可以設置任意的越限閥值，
● 監控系統實時監測最多（I+II 路）交流母線輸入的3相電壓、電流值、各相功率及功率因素以及（I+II 路）母線的總電度、頻率、諧波等參數。
● 監控系統以輔助點的方式實時監視兩路交流輸入斷路器、熔絲狀態、防雷器狀態，在它們故障時給出聲光告警。
● 監控系統以電壓的方式實時監測每一路饋出回路的狀態，在饋出失電時給出告警，并可單獨屏蔽某一路告警。（也可以選擇輔助觸點檢測原理以滿足部分用戶既檢測開關狀態又檢測告警信號的特殊要求，用戶在定貨時需提前說明白）
● 監控系統可以檢測各饋出支路的實時電流檢測，并在它們超出設定閥值范圍時給出聲光告警。
● 系統允許分別設定各個不同的支路的互感器量程和過載告警閥值，并在它們超出設定閥值范圍時給出聲光告警。
● 監控系統可將配電柜的狀態模擬狀態圖直觀顯示在屏幕上，直觀反映系統開關狀態的通斷情況，形象直觀一目了然。
● 監控系統采用32位ARM真正工業級微處理器，速度更快、功能更強，集成度更高。
● 通訊口、模擬量通道、開關量通道采用了隔離技術，微處理器得到精心呵護，符合高等級抗擾度國際標準，系統工作穩定可靠。
● 監控系統配置以5.7寸觸摸液晶屏為人機操作界面，簡潔、直觀、觸摸操作方便。
● 監控裝置具有數字電位器校準功能，可以現場通過操作屏幕來校準各項參數。
● 監控系統配置標準RS232或RS485外通訊接口，可進行本地與遠程數據的傳輸或交換。
● 監控系統內置存儲電路，所有設定的參數及電度計量數據掉電不丟失。
